變頻器廣泛應用于工業生產領域，在使用過程中，變頻器的接線端子是連接變頻器和外部設備的接口，正確的接線方法可以保證變頻器的正常工作，提高設備的運行效率。

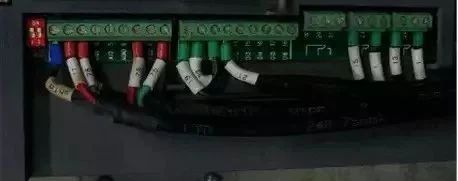

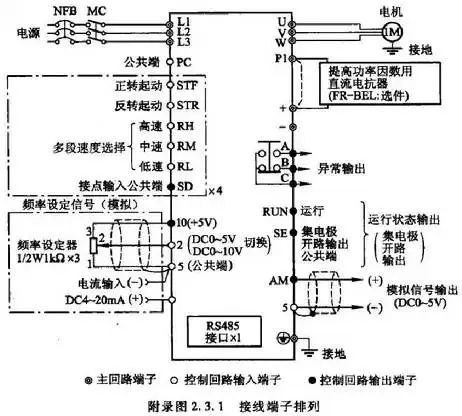

   一、變頻器接線端子的種類



二、變頻器端子的使用方法

變頻器端子的使用過程中，往往要配合著參數設定來控制變頻器的轉動、轉速。

首先，可以通過數字量輸入端子來控制如啟動，停機，F(xiàn)WD正轉、REV反轉，可以采取源式PNP接線，一端接24V+，一端接數字量輸入端子，或者漏式NPN接線，一端接com，一端接數字量輸入端子。

變頻器在設定端子功能時，還可以自行定義邏輯信號的正反邏輯。以減速停機為例，如果端子設為正邏輯，代表端子給入信號的時候，變頻器執行停機無法啟動。所以減速停機功能一般設為反邏輯，變頻器上電時端子給入信號，代表不執行減速停機，而端子信號斷開，則變頻器立刻執行減速停機。

其次，可以通過模擬量輸入端子來控制速度頻率等給定參數，并用電位器來進行控制。常用的為+10V，GND和模擬量輸入端，在參數中要設置10V對應的模擬量。

另外，還可以通過各個輸出端子來輸出各種參數，外接PLC或上位機等設備。
