| 參數號碼 | 參數名稱 | 出廠值 [代碼] | 設定值 [代碼] |
|
100 |
控制方式選擇 | 開環速度控制 [0] | 閉環過程控制 [3] |
|
201 |
輸出頻率下限 |
0 Hz |
0 Hz |
|
202 |
輸出頻率上限 |
132 Hz |
50 Hz |
|
204 |
最小給定值 |
0 Hz |
0 bar |
|
205 |
最大給定值 |
50 Hz |
最大壓力值（6） bar |
|
215 |
預置給定 1 |
0.00 % |
內置壓力給定時用 |
|
308 |

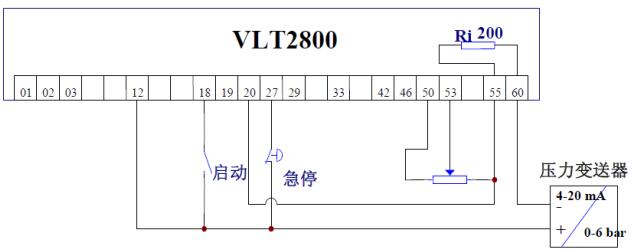

模擬量輸入端子 53 | 參考 [1] | 參考 [1] |
|
309 |
端子 53，最小標度 |
0 V |
0 V |
|
310 |
端子 53，最大標度 |
10 V |
10 V |
|
314 |
模擬量輸入端子 60 | 無功能 [0] | 反饋 [2] |
|
315 |
端子 60，最小標度 |
0 mA |
4 mA |
|
316 |
端子 60，最大標度 |
20 mA |
20 mA |
|
414 |
最小反饋值 |
0 |
0.00bar |
|
415 |
最大反饋值 |
1500 |
最大壓力值（6） bar |
|
416 |
給定/反饋信號單位 |
% [1] |
Bar [4] |
|
437 |
過程 PID 常規/逆向控制 | 常規 [0] |
常規 [0] （制冷時改為逆向 [1] ） |
|
438 |
過程 PID 抗積分飽和 | 起作用 [1] | 起作用 [1] |
|
439 |
過程 PID 啟動頻率 |
0.00 Hz |
15.00 Hz |
|
440 |
過程 PID 比例增益 |
0.01 |
0.3 |
|
441 |
過程 PID 積分時間 |
Off |
8 s |
|
442 |
過程 PID 微分時間 |
0 |
0 s |
|
443 |
過程 PID D-增益極限 |
5 |
5 |
|
444 |
過程 PID 低通濾波時間 |
0.02 |
0.02 s |
